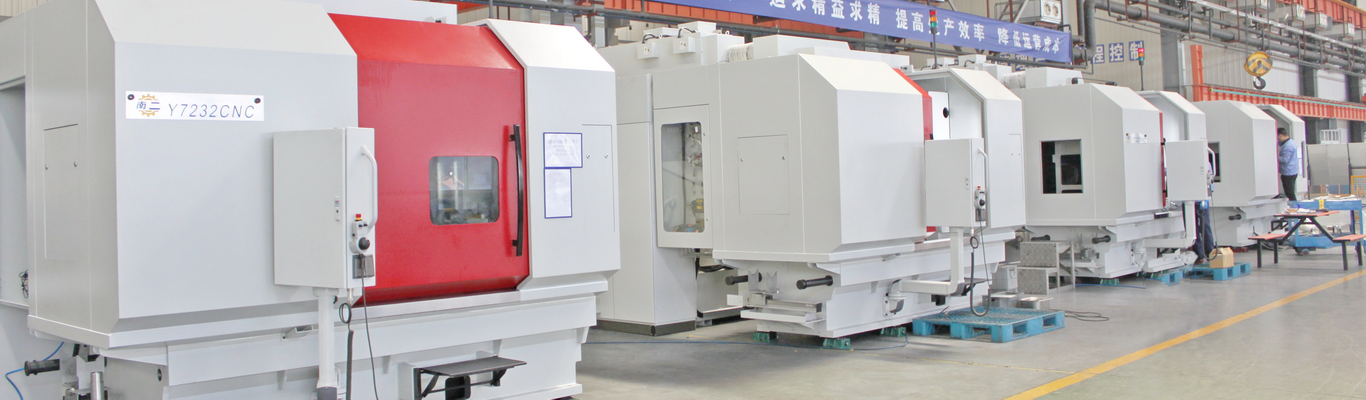

Y7232/36CNC型數控蝸桿砂輪磨齒機用于成批生產軸類和盤類硬齒面圓柱齒輪加工?？梢阅ハ鞴男锡X和錐度齒等齒向修形齒輪，也可采用修形的金剛石滾輪磨削齒形修形齒輪。機床采用類似滾削法的連續展成磨削原理，西門子840DSL數控系統，主要數控軸：刀架轉角(A)、砂輪回轉(B）、工作臺回轉(C）、冷卻噴嘴回轉(B2)、修整滾輪回轉(B3)、徑向進給(X)、切向進給(Y)、軸向進給(Z)、尾架上下(W)，九軸五聯動。

本機床是十軸數控干式滾齒機。機床雙通道兩工位共同工作。滾齒工位具有三個數控直線軸：徑向進給軸（X軸）；軸向進給軸（Z軸）；切向運動軸（Y軸）。三個數控回轉軸：工作臺回轉軸（C軸）；滾刀主軸回轉軸（B軸）；刀架回轉軸（A軸）。 機床標準配置FANUC? 0i-F數控系統，可實現四軸聯動控制。倒棱工位具有工作臺回轉軸（C1軸）；倒棱刀進給軸（Y1軸）；去毛刺刀進給軸（Y2軸）。工件通過機械手回轉軸（C2軸）實現自動上下料。

本機床是以刀架擺動實現讓刀運動、立柱移動做徑向進給、立柱部件左右偏移實行斜向讓刀的縱向布局四軸三聯動數控插齒機。

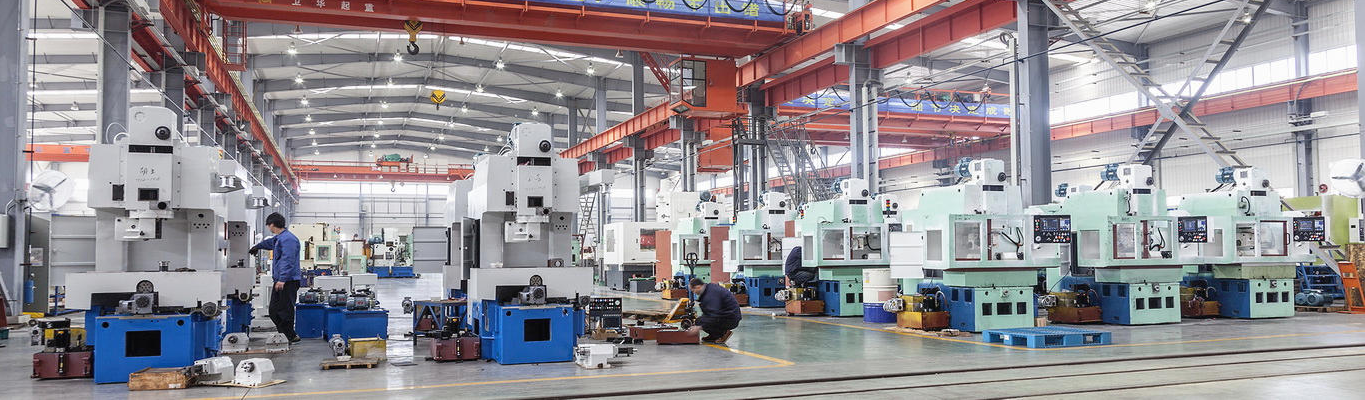

本機床可用于直齒，斜齒和連軸齒輪的精加工，適合小型汽車、摩托車等行業的成批大量生產。剃后精度可達GB/T10095-2001 ?6級以上。表面粗糙度好于Ra0.8。 機床為四軸數控剃齒機：主運動采用主軸電機驅動（C軸）、伺服電機驅動徑向進給（Z軸）、伺服電機驅動刀架回轉（A軸）、刀架圓弧滑板擺動（錐度）伺服電機（B軸）。機床可進行徑向剃齒，可以剃齒向鼓形齒和小錐度齒。 機床標準配置數控系統為FANUC 0i-F，主要電器元件采用國內外知名品牌。

Y4830CNC屬于七軸五聯動數控內齒珩輪強力珩齒機，數控軸分別為：珩輪架徑向進給軸（X軸）；珩輪架軸向進給軸（Z1軸）；工作臺軸向進給軸（Z2軸）；珩輪架轉角回轉軸（A軸）；立柱擺動回轉軸（B軸）；珩輪回轉軸（C1軸）；工作臺回轉軸（C2軸）。能實現徑向、軸向、擺動強力珩削加工方式，機床具備七軸五聯動功能。

本機床是六軸數控車齒機。機床具有三個數控直線軸：徑向進給軸（X軸）；軸向進給軸（Z軸）；切向運動軸（Y軸）。三個數控回轉軸：刀具回轉軸（C1軸）；工作臺回轉軸（C2軸）；刀架回轉軸（A軸）?？蓪?shí)現四軸聯動控制。
